Automatische Stahlentnahme und automatischer Stahleinschub mit Schirmer

Die Stahlprofile stehen bereit. Geformt, zugeschnitten und einsortiert in der Nachbarhalle. Positioniert und fein ausgerichtet in den 160 Kassetten der Fachwagen. Gezielt greift sich der Roboterarm eines heraus, dreht es bei Bedarf, vermisst es und schiebt es mittig in das exakt dafür bestimmte PVC-Profil. Keines gleicht hier dem anderen. Und doch finden alle Flügel- und Rahmenteile wiederum ihren Platz in Fachwagen für die Weiterverarbeitung. Alles läuft vollautomatisch. Ausgedacht hat sich diesen Prozess die Siems Fenster + Türen GmbH aus Wiefelstede. Die Planung, Auslegung und Umsetzung verantwortete die Schirmer Maschinen GmbH.

Für mehr Details einfach weiterlesen.

Stahl-Bearbeitungszentrum mit neuem Sägemodul und automatischer Abstapelung

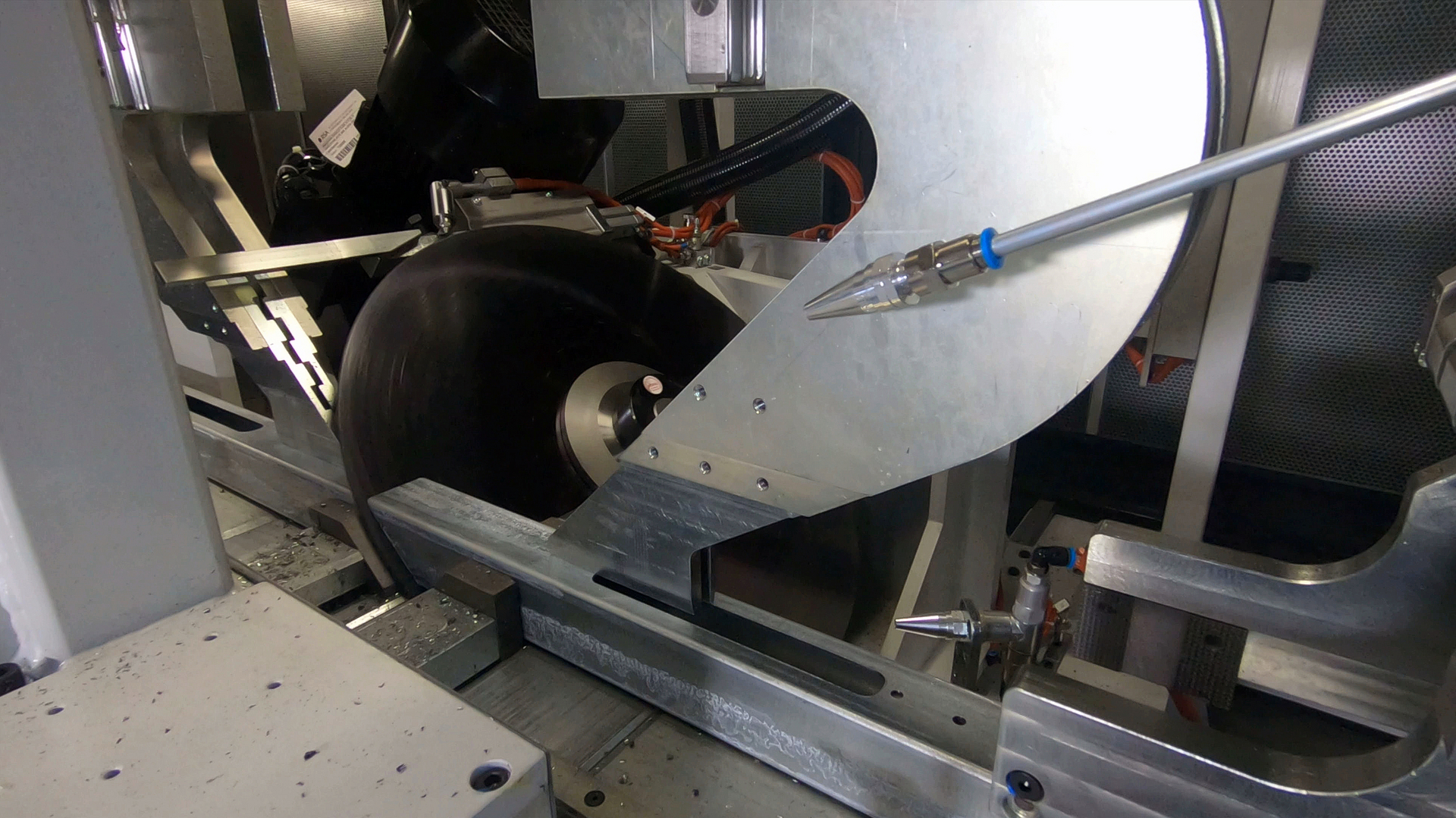

In der separaten Halle verarbeitet das Stahl-BAZ die Standardstähle einer Rollformanlage und zusätzlich Sonderstähle. Ein neues Sägemodul ist in der Lage, Haustürstahl auf 45 statt der bisherigen 90 Grad Gehrung zuzuschneiden, was die Ecksteifigkeit verbessert. Am Ende bietet das Stahlbearbeitungszentrum die Abstapelung und Einsortierung der geformten und zugeschnittenen Stahlprofile in die Fachwagen.

Automatisierte Stahlentnahme

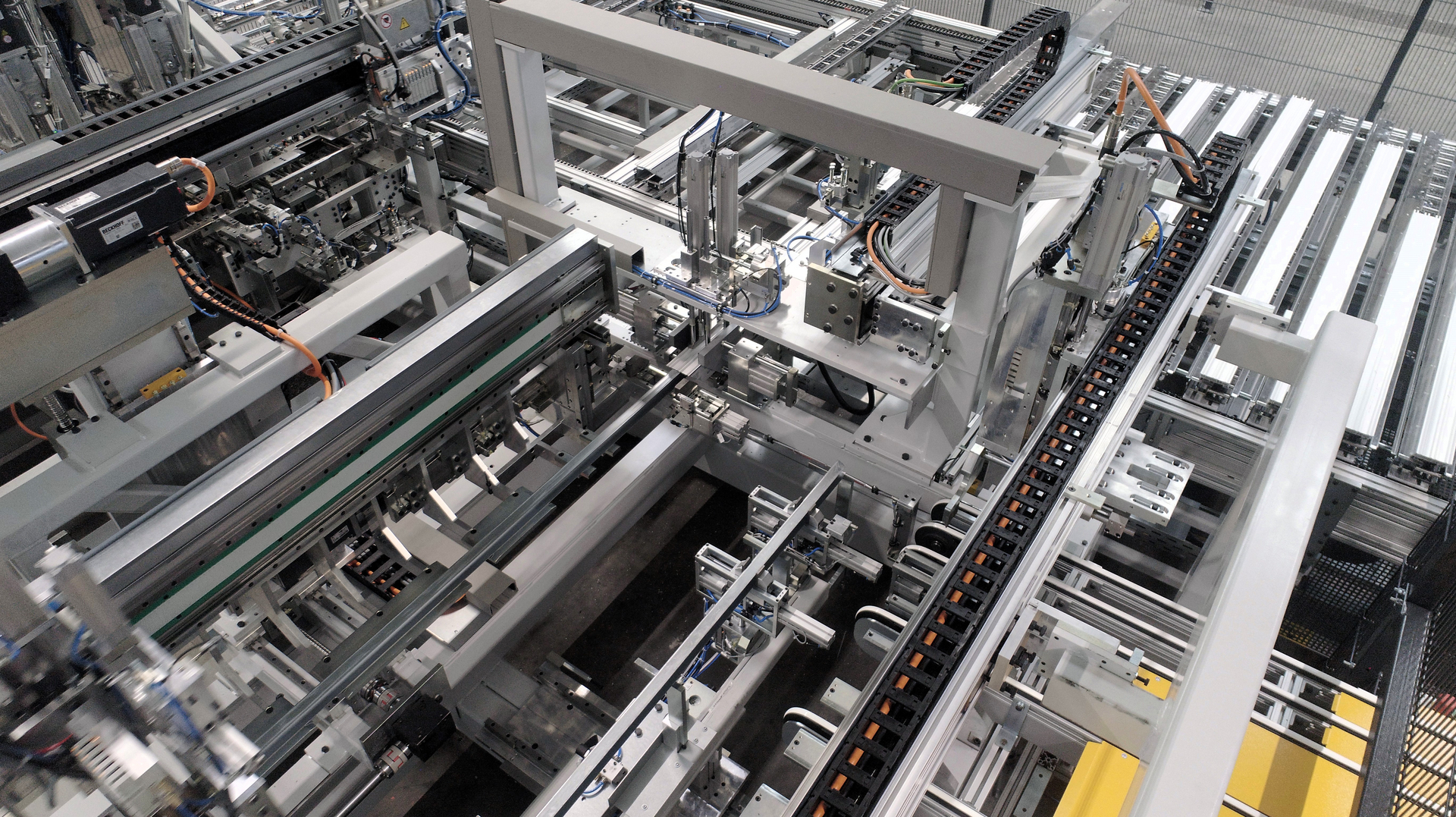

Schirmer entwickelte die mit RFID-Chips ausgestatteten Fachwagen mit je 160 Kassetten, die die Profile für die automatisierte Entnahme am PVC-BAZ fein ausrichten und positionieren. Der Roboter kann sich hier gezielt die Profile herausgreifen und muss sie bei Bedarf nur noch drehen.

Automatisierter Stahleinschub und Profilabstapelung

Die beiden baugleichen PVC-BAZ sind in der Lage, die Stahlprofile automatisch mittig in das passende PVC-Profil einzuschieben. Obwohl kein Profil dem anderen gleicht, findet jedes Stahlprofil exakt sein passendes PVC-Pendant. Am Ende des PVC-BAZ werden die fertigen Flügel- und Rahmenteile wiederum automatisch in Fachwagen für die Weiterverarbeitung abgestapelt.

Kunde

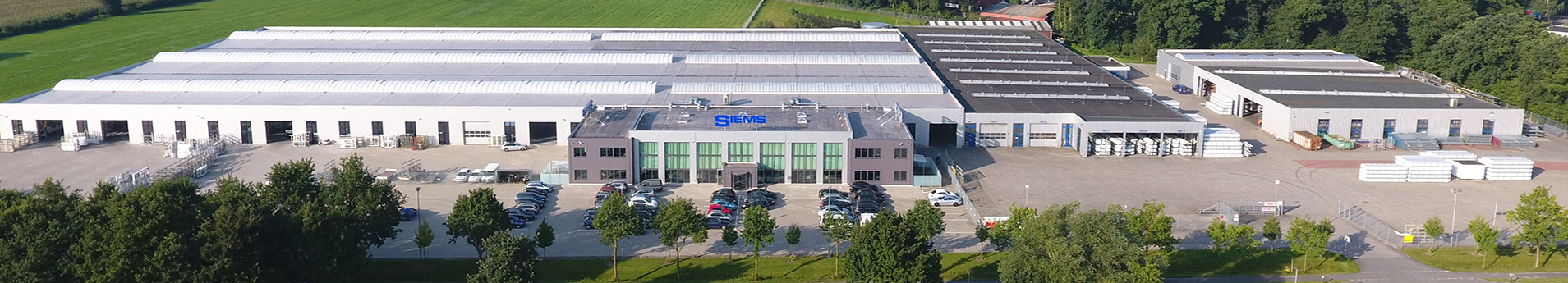

1929 gegründet, produziert die Siems Fenster + Türen GmbH aus Wiefelstede heute mit rund 100 Mitarbeitern auf 20.000 Quadratmetern Fenster, Haustüren und Hebeschiebetüren aus PVC, im Mindeststandard mit 80-er Profilstärken und RC2-Sicherheitsbeschlägen. Als Systemgeber fungieren Deceuninck (Hebeschiebetüren) und Salamander. Rund 600 Fachhändler in Schleswig-Holstein, Hamburg und Bremen sowie in Teilen von Nordrhein-Westfalen, Niedersachsen, Mecklenburg-Vorpommern und Sachsen-Anhalt gehören zu den Kunden des Familienbetriebs, der nahezu 80 Prozent der Bestellungen online entgegennimmt.

Herausforderung

Mit einer auf ein größeres Platzangebot ausgelegten Modulkonfiguration sollte Schirmer die Anforderung von Siems umsetzen, zwei redundante PVC-BAZ mit weitestgehender Automation zu schaffen. Diese sollte die Stahlentnahme und den Stahleinschub integrieren.

Besonderheiten

Zwei baugleiche Schirmer-PVC-BAZ mit automatischer Stahlentnahme und automatischem Stahleinschub ersetzen zwei ältere Anlagen, von denen eine auf Flügel- und die andere auf Rahmenprofile spezialisiert war. Ein neues und nicht verkettetes Stahl-BAZ arbeitet den zwei neuen identischen PVC-BAZ, die beide sowohl Flügel- als auch Rahmenprofile übernehmen können, zu. Am Ende bietet es die Abstapelung und Einsortierung der Stahlprofile in die Fachwagen.

Ergebnis & Erfolg

Die Redundanz der beiden PVC-Maschinen und die Stand alone-Lösung des Stahl-BAZ gestalten den Produktionsprozess resistent. Sie erlauben es, die Liefertreue konstant aufrechtzuerhalten. Der hohe Automatisierungsgrad flexibilisiert die Auftragsbearbeitung und verbessert die Qualität der Bauelemente. Trotz der vielen neuen Bearbeitungsmöglichkeiten für den Sonderbau sind die Maschinen noch schneller geworden. So konnte Siems seine Produktionskapazität erhöhen und gleichzeitig die Produktionskosten pro produzierter Einheit verringern.
